Тепло-звукоизоляционные изделия марки АТМ-10

( ТУ 23.99.19-006-93378912-2022)

Описание

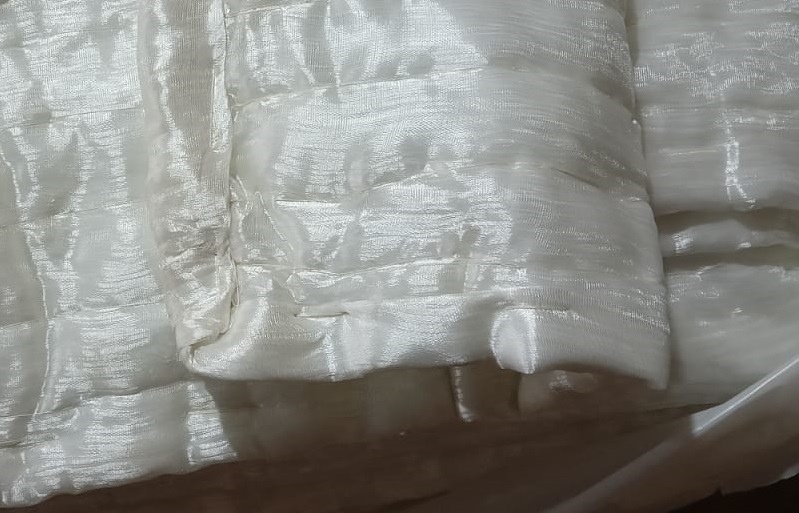

изготавливаются из холстов штапельных базальтовых супертонких волокон (БСТВ) без добавления связующих, облицованные со всех сторон стеклянной, базальтовой или кремнезёмной тканью и прошитые соответствующими нитями. Изделия являются негорючими и невзрывоопасными материалами. Они не выделяют токсичных веществ в воздушной среде, в сточных водах и в присутствии других веществ не образуют токсичных соединений.

Изделия, предназначенные для использования на судах, плавательных средствах и в смежных отраслях изготавливаются под техническим наблюдением Российского Морского Регистра Судоходства и Российского Речного Регистра.

Материал АТМ-10 применяется в качестве теплоизоляционного и звукопоглощающего материала для промышленного оборудования, арматуры, аппаратуры и различных транспортных средств, а также в строительных конструкциях, авиастроении, судостроении.

Изделия имеют следующие обозначения:

АТМ-10С-20 - изделие марки АТМ-10, толщиной 20 мм, облицованный стеклянной тканью.

АТМ-10Б-20 - изделие марки АТМ-10, толщиной 20 мм, облицованный базальтовой тканью.

АТМ-10К-30 - изделие марки АТМ-10, толщиной 30 мм, облицованный кремнеземной тканью.

Наименование показателя Значение
1.Плотность, кг/м3
По согласованию с заказчиком допускается изготовление 20-40
изделий других плотностей.
2.Эксплуатационный диапазон температур составляет:
– для изделий, облицованных стеклянной тканью; От -200°С до +450°С
– для изделий, облицованных базальтовой тканью. От -200°С до +900°С
– для изделий, облицованных кремнеземной тканью От -200°С до +900°С
3 Размеры, мм: – длина (1100 ± 50) мм;
По согласованию с заказчиком допускается изготовление – ширина (600 ± 50) мм;
изделий других размеров. – толщина (10; 15; 20; 30 ± 2) мм.

Физико-технические показатели изделий марки АТМ-10

Маркаизделия Толщина изделия мм Маркаизделия Поверхностная плотность изделия, г/м2, не более Плотность мата, кг/м3, не более
Облицовка тканью с поверхностной плотностью г/м2 не более Облицовка тканью с поверхностной плотностью г/м2 не более
50 120 180 200 300 50 120 180 200 300
АТМ-10С 10 200 480 770 895 1080 1470 48 77 90 108 147
АТМ-10Б 15 300 685 960 1100 1270 1660 46 64 73 85 111
АТМ-10К 20 400 820 1120 1290 1440 1830 41 56 65 72 92
20 400 820 1120 1290 1440 1830 41 56 65 72 92

Нормальный коэффициент звукопоглощения изделий АТМ-10 при толщине 15 мм

Марка мата Частота Гц
200 315 400 500 630 800 1000 1250 1600 2000
АТМ-10С 0,08 0,12 0,22 0,35 0,52 0,75 0,78 0,71 0,58 0,54
АТМ-10Б 0,07 0,10 0,20 0,40 0,51 0,75 0,77 0,72 0,58 0,62
АТМ-10К 0,07 0,10 0,20 0,40 0,51 0,75 0,77 0,72 0,68 0,62

По согласованию с заказчиком допускается изготовление матов плотностью до 80кг/м3.

Гарантийный срок хранения 12 месяцев со дня изготовления.
